IGBT module yog lub tshuab hluav taws xob siab uas ua kom muaj cua sov ntau thaum ua haujlwm. Qhov ntsuas kub rau kev ua haujlwm ib txwm muaj ntawm IGBT modules yog -40 degree C-150 degree C. Qhov tsis ua haujlwm ntawm cov khoom siv hluav taws xob feem ntau yog tshwm sim los ntawm qhov kub thiab txias, thiab qhov tsis ua hauj lwm tus nqi yog ncaj qha proportional rau qhov kub ntawm cov nti. . Rau txhua txhua 10 degree qhov kub thiab txias, kev ntseeg siab ntawm cov khoom siv hluav taws xob txo qis ib nrab. Yog li ntawd, txhawm rau kom tswj tau qhov kev ua haujlwm ib txwm muaj ntawm IGBT nti, yuav tsum muaj lub dab dej kub los pab nws kom tsis txhob muaj cua sov.
Tam sim no, feem ntau ntawm cov ntaub ntawv siv rau IGBT tshav kub dissipation ntawm lub khw yog cua txias thiab kua txias.

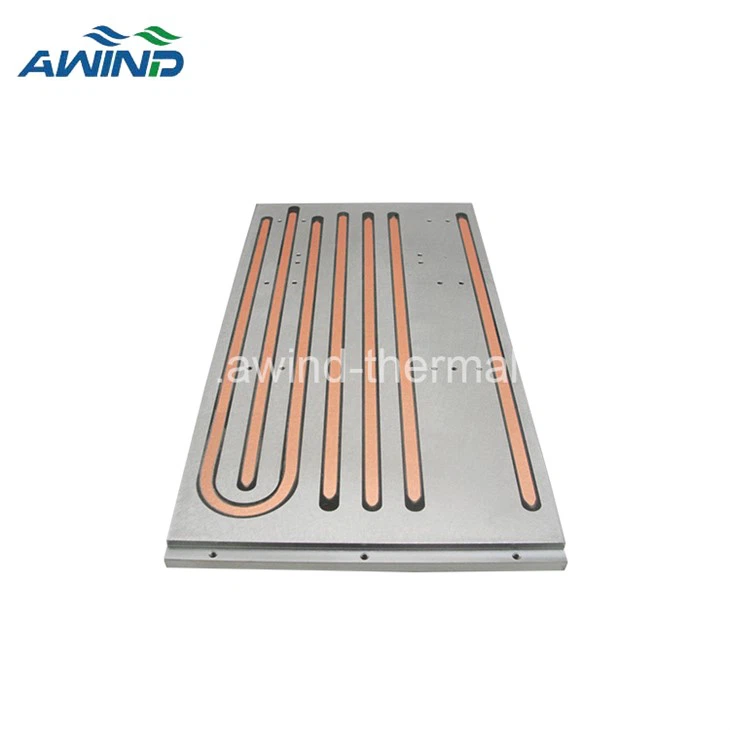

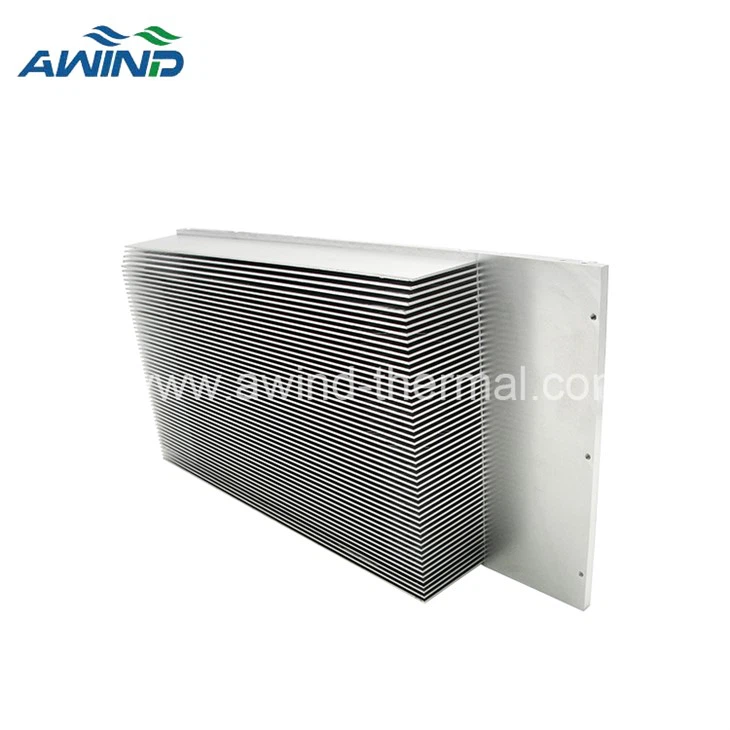

Cov kab lus no feem ntau tsom mus rau lub tshuab hluav taws xob ntau dua: tooj liab thiab txhuas kub dab dej siv hauv IGBT. Lub tshuab hluav taws xob loj aluminium ua los ntawm skiving fins thev naus laus zis, thiab CNC slotted rau ntawm nws cov phaj hauv qab, ntim nrog epoxy thiab coated cov kav dej kub hauv cov grooves, tom qab ntawd raug kho rau saum npoo kom tau qhov chaw du thiab tiaj tus.
Ib tug du thiab tiaj substrate nto yuav zoo dua hu rau lub tshav kub qhov chaw, kom ntseeg tau ntau npaum li cas ntawm tshav kub hloov. Lub xub ntiag ntawm cov kav dej kub tuaj yeem faib cov cua sov ntawm ob qho kawg ntawm lub dab dej kub. Cov fins siab thiab ntom ntom tuaj yeem ua rau cov cua sov dissipation saum npoo av, ua rau thaj chaw sib cuag ntawm tshav kub thiab huab cua loj dua.
Daim duab 1 Kev sib raug zoo ntawm fin qhov siab thiab heatsink kub
Raws li qhov siab ntawm fins nce, qhov kub thiab txias yuav txo raws li. Qhov no yog vim hais tias cov cua sov hloov ntawm lub dab dej kub rau cov cua kuj nce, yog li txo qhov kub ntawm lub heatsink.
Txawm li cas los xij, raws li qhov siab ntawm cov fins tseem nce ntxiv, qhov kub thiab txias yuav maj mam qeeb vim tias cov cua sov hloov ntawm qhov qis ntawm cov fins tau ua tiav tag nrho, thiab kev nce ntxiv ntawm qhov fin qhov siab yuav tsis txhim kho cov cua kub hloov pauv.
Daim duab 2: Kev sib raug zoo ntawm Fin Thickness thiab Kub Sink Kub
Thaum lub thickness ntawm cov fins nce, qhov kub thiab txias txo, thiab cov cua kub dissipation nyhuv yog qhov zoo tshaj plaws thaum lub thickness yog 4 hli.
Raws li cov khoom siv thermally conductive, lub thickness ntawm cov fins tuaj yeem cuam tshuam rau cov khoom siv hluav taws xob hloov hluav taws xob. Thaum lub thickness ntawm cov fins nce, lub convective tshav kub hloov cov nyhuv yuav txhim kho, tab sis nws yuav tsis pom tseeb. Thaum nws nce mus rau 4.5 hli, qhov kub thiab txias tseem yuav luag tsis hloov.
Vim lub thickness ntawm cov fins yog ntau me dua li lawv qhov siab, nws muaj peev xwm xav hais tias cov nyhuv ntawm fin thickness tshaj 4.5 hli ntawm tshav kub dissipation kev ua tau zoo yog tsawg.
Daim duab 3. Qhov kev sib raug zoo ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov fins thiab qhov kub ntawm qhov kub ntawm qhov kub ntawm qhov kub ntawm qhov kub thiab qhov kub ntawm qhov kub ntawm qhov kub thiab qhov kub ntawm qhov kub
Txoj cai variation ntawm fin spacing yog muab faib ua ob ntu. Raws li qhov sib nrug ntawm cov fins nce, qhov kub pib txo qis thiab tom qab ntawd stabilizes, ua kom pom qhov zoo tshaj plaws kub dissipation. Raws li qhov sib nrug ntawm cov fins nce, cov yeeb nkab tsis kam ntawm cov fins txo qis, yog li txhim kho cov cua sov dissipation nyhuv.
Txawm li cas los xij, raws li qhov sib txawv ntawm cov fins tseem nce ntxiv, qhov kev tiv thaiv ntawm cov kav dej tseem yuav luag tsis hloov, yog li qhov ntsuas kub ntawm lub heatsink kuj zoo li ruaj khov.
Cov ntaub ntawv saum toj no peb teev qhia tias IGBT cov dab dej kub tsis tas yuav zoo dua nrog cov fins siab dua lossis tuab dua, lossis nrog qhov sib txawv ntawm qhov sib txawv. Cov dab dej kub zoo tshaj plaws yuav tsum tau txheeb xyuas nrog rau cov kev xav tau ntawm cov cua kub dissipation thiab cov nqi dab dej kub. Thiab Awind muaj ntau tshaj 20 xyoo ntawm kev paub nyob rau hauv tshav kub dissipation, uas yuav muab koj nrog kev cob qhia nyob rau hauv lub cheeb tsam no, tso cai rau koj mus cuag ib tug yeej-yeej qhov teeb meem nyob rau hauv ob qho tib si tshav kub dissipation nyhuv thiab nqi.
