(Cov duab khoom yog peb lub dab dej kub kawg, txais tos hu rau peb kom paub ntxiv)
Cov kav dej kub
Taw qhia:
Kev loj hlob ntawm kev tshawb fawb thiab thev naus laus zis niaj hnub tau ua rau muaj kev kub ntxhov ntau dua thiab ntau dua ntawm cov khoom siv hluav taws xob, uas muaj kev cuam tshuam tsis zoo rau kev ua haujlwm thiab kev ntseeg siab.
Thaum txoj kev loj hlob ntawm cov khoom siv hluav taws xob hauv lub neej yav tom ntej yuav yog lub teeb, nyias thiab luv luv, kev txhim kho ntawm nws cov kev ua tau zoo thiab kev ntseeg siab yuav nyob ntawm cov tshuab hluav taws xob cua txias.
Raws li kev txheeb cais ntawm American Aerospace, 55% ntawm qhov tsis ua haujlwm ntawm cov khoom siv hluav taws xob feem ntau yog los ntawm qhov ntsuas kub.
Yog li ntawd, yuav ua li cas los daws qhov teeb meem ntawm cov cua sov dissipation tau dhau los ua cov thev naus laus zis tseem ceeb ntawm cov khoom siv hluav taws xob hauv xyoo tas los no, cov yeeb nkab cua sov kuj ua lub luag haujlwm tseem ceeb.
Cov kav dej kub
Cov yeeb nkab cua sov yog cov khoom siv hluav taws xob hloov hluav taws xob uas sib txuas cov ntsiab lus ntawm ob qho tib si thermal conductivity thiab theem kev hloov mus rau kev hloov cov cua sov ntawm ob qho khoom sib txuas.
Feem ntau siv cov kav dej kub, Thermosyphons
Thermosyphons → Los ntawm Gravitational / accelerational rog → Thaum tshav kub kub kev taw qhia yog cyclic repetition
Qhov sib xyaw ntawm cov yeeb nkab cua sov tsim:
Cov ntaub ntawv thiab cov kua dej ua haujlwm:
Lub hnab ntawv khoom - tooj liab - Aluminium - Stainless hlau
Wick Structure:
Mesh - Fiber - Sinter - Groove
Cov kua dej ua haujlwm:
Dej - Methanol - Acetone - Sodium - Mercury ...

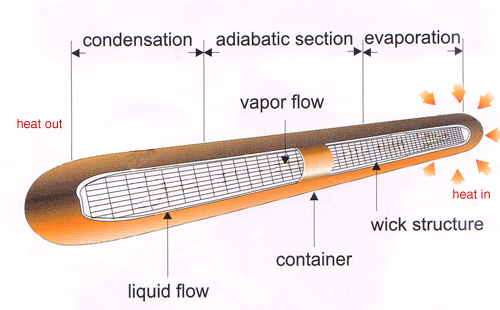

Cov ntsiab cai:
Ntawm qhov kub kub ntawm cov yeeb nkab cua sov, cov kua hauv kev sib cuag nrog cov khoom thermally conductive nto hloov mus rau hauv vapor los ntawm absorbing tshav kub los ntawm qhov chaw.
Cov vapor ces mus raws cov yeeb nkab cua sov heatsink mus rau qhov txias interface thiab condenses rov qab mus rau hauv cov kua - tso cov cua sov latent.
Cov kua tom qab ntawd rov qab mus rau qhov kub kub los ntawm kev ua haujlwm capillary, lub zog centrifugal, lossis lub ntiajteb txawj nqus, thiab lub voj voog rov ua dua.
Cov txheej txheem ua haujlwm
Qhov zoo
• Lub teeb yuag, me me thiab cov qauv yooj yim
• High thermal conductivity, 100 mus rau 1000 npaug ntawm thermal kev ua tau zoo dua li cov raj tooj liab
• Ua haujlwm kub ntawm -243 degree txog 1000 degree
• Tsis muaj suab nrov thaum ua haujlwm

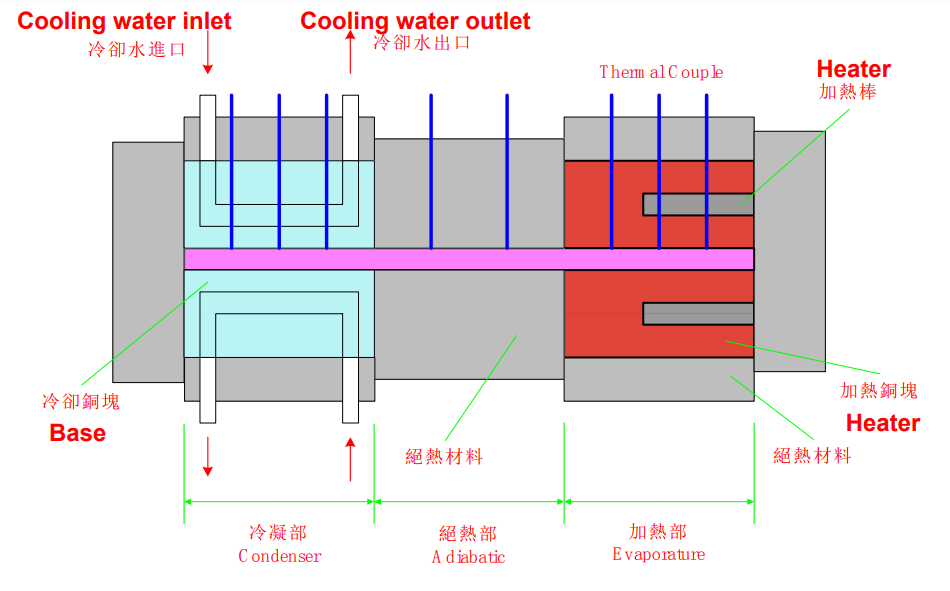

Kev ntsuas kub
Delta T test
Qhov kub zoo tshaj qhov sib txawv → 0 degree
100% kev tshuaj xyuas rau kev ntsuas kub sib txawv → Tsawg dua lossis sib npaug li 5 degree
Lub hom phiaj - sim Delta T (△T) ntawm ob sab kawg ntawm cov yeeb nkab cua sov
Q-max test
Lub Hom Phiaj - sim cov ntaub ntawv ntawm Kev Hloov Siab Tshaj Plaws Thaum Kawg (Q-max)
Kev kuaj kev nyab xeeb
• Cov khoom tseem ceeb - cov yeeb nkab kub
• Kev nyab xeeb - lub nkoj siab
• FAIL TEMPERATURE → 320 degree Leakage
• Lub Hom Phiaj - Lub raj tawg (kev kuaj kev nyab xeeb)
| Lub hom phiaj ntawm kev thov | Piv txwv |
| Kev hloov tshav kub | Thaum tshav kub kub exchanger, solar water heater, geothermal utilization, heat storage device, cua txias |
| Cua sov | Boiler, carburetor cua sov, tsis siv neeg lub qhov cua, cua sov sealer da dej, ci lauj kaub, cream riam |
| Txias | Cov khoom siv hluav taws xob xws li transistors, diodes, thyristors, ICs, LSIs, VLSIs, CPU thiab IGBT tshav kub dissipation, tshuab transformer txias, tig, tshuab txias, cable txias, kab txias, pwm txias, tub yees |
| Lwm tus | VCHP, diode, thermal hloov, kub tswj platform, (biowafer, siv lead ua loj hlob) |

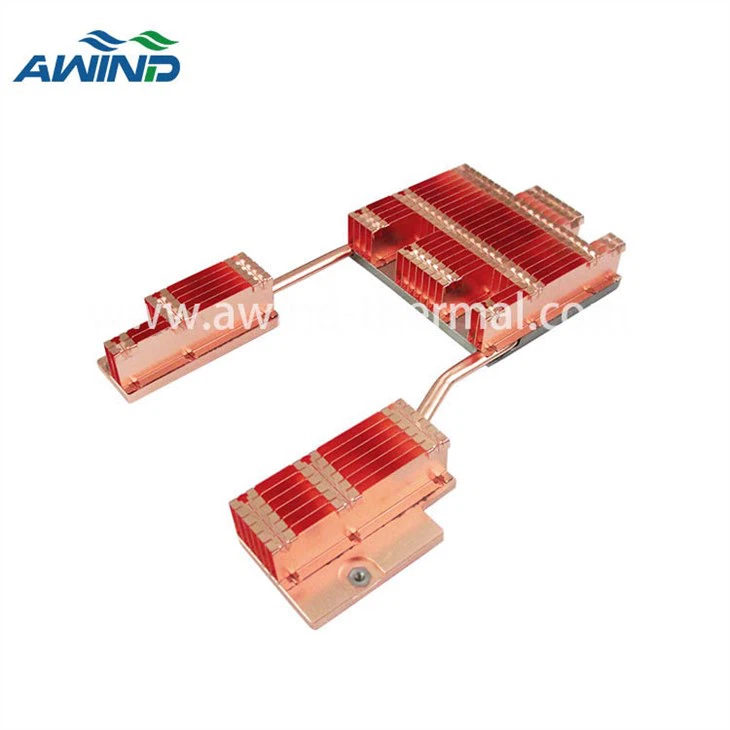

Cim npe nrov: zipper fins heatsink nrog cua sov yeeb nkab tsim, Tuam Tshoj, lwm tus neeg, manufacturers, hoobkas, customized, dawb qauv, ua nyob rau hauv Suav teb
