Hauv cov ntawv thov sib txawv, kev txiav txim siab engineering hais txog qhov kev daws teeb meem zoo tshaj plaws rau cov dab dej kub yuav nyob ntawm tus nqi thiab kev ua haujlwm. Hauv txoj kev xav, tau txais cov khoom lag luam qis tshaj plaws kom tau raws li qhov xav tau ntawm kev ua haujlwm zoo li yooj yim. Qhov tseeb, cov neeg siv khoom feem ntau xaiv hloov qhov kev ua tau zoo (siv cov chips sib txawv) lossis txi qee qhov kev ua tau zoo (xws li degrading chips raws li cov xwm txheej) thaum ntsib cov nqi siab.

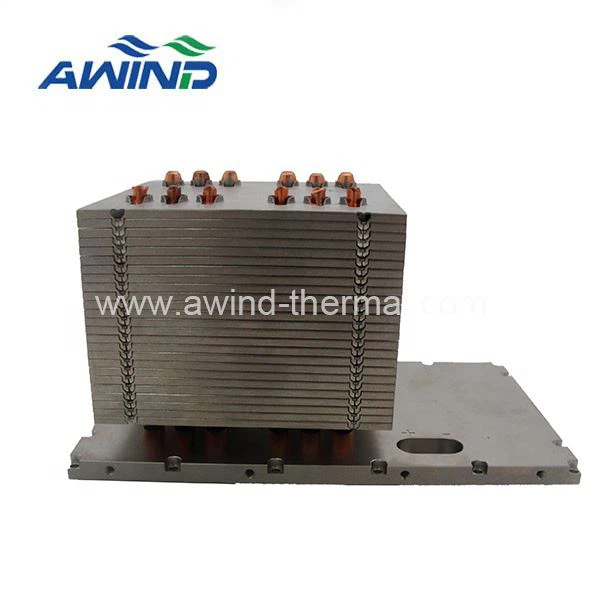

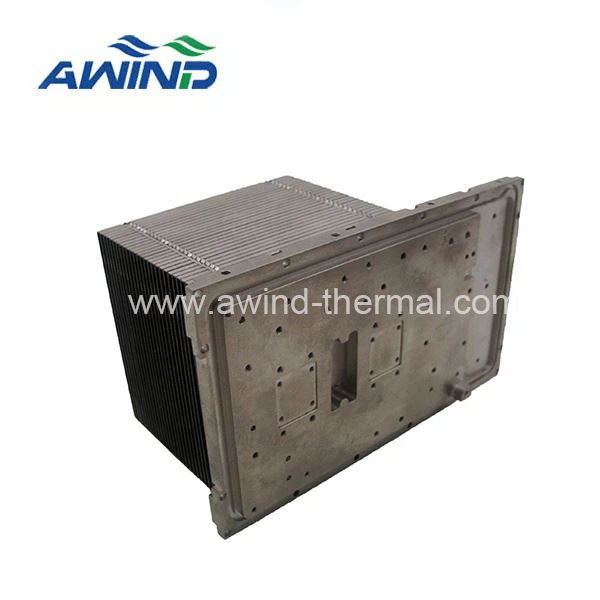

Kab lus no sib piv ob peb lub dab dej kub raws li cov kav dej kub / vapor chamber rau kev ua haujlwm thiab tus nqi ntsuas:
Kev ua tau zoo: Siv FloTHERM CFD software pob los xam tag nrho cov dab dej kub ua haujlwm Δ T.
Tus nqi: Piv txwv tias cov batch loj txaus, cov nqi peev ntawm cov pwm nyuaj yuav tsis cuam tshuam nrog tus nqi tsev. Tsis tas li ntawd, tus nqi tsev yog txheeb ze rau tus nqi qis tshaj (1 zaug, 1.1 npaug, thiab lwm yam), vim tias qhov loj ntawm batch loj yuav txo cov nqi tsev.
Heatsink tsim parameters
Lub zog hluav taws xob: 250 watts
Thaum tshav kub kub qhov loj: 30 x 30 mm
Qhov siab tshaj plaws ambient kub: 25 degree
Cua ntws tus nqi: 40 cubic feet ib feeb (CFM)
Condenser: snap ntawm fin loj 115 * 85 * 65 mm
Cia peb pib nrog qhov tsim qauv yooj yim tshaj plaws thiab maj mam delve rau hauv cov txheej txheem nyuaj kom pom tias kev ua tau zoo thiab tus nqi cuam tshuam li cas los ntawm kev tsim.
1. Aluminium los yog tooj liab raws li cov yeeb nkab cua sov heatsink
U-shaped aluminium puag kub yeeb nkab heatsink
Qhov no yog qhov tsim qauv tshaj plaws ntawm cov yeeb nkab cua sov radiator. Plaub U-zoo li tus kav cua sov yog welded rau ib qho txhuas lossis tooj liab puag thiab tom qab ntawd sib cuag nrog lub tshav kub. Thaum tshav kub kub yuav tsum ua ntej dhau los ntawm lub hauv paus ces lawv tuaj yeem ncav cuag cov yeeb nkab cua sov.
Sib nrug los ntawm kev khoov, tsis muaj lwm yam kev ua haujlwm thib ob tau ua rau ntawm plaub 6 hli cov kav dej kub, txawm hais tias qhov chaw sib cuag ntawm cov kav dej kub thiab lub hauv paus hauv qhov piv txwv no yog me ntsis tiaj tus.
CFD ntawm Aluminium Base Heat Pipe Radiator
Tus qauv FloThermal qhia tau hais tias qhov kub ntawm lub dab dej kub yog 53.9 degree siab dua qhov kub ntawm qhov chaw nyob (78.9 degree -25 degree=siv qhov kub siab tshaj plaws - ambient kub), thiab peb siv qhov ntsuas kub no raws li qhov ntsuas kev ua tau zoo, nrog rau tus nqi benchmark txhais raws li 1 lub sij hawm.
Yog tias xav tau kev ua haujlwm siab dua, lub hauv paus tooj liab tuaj yeem siv los hloov lub hauv paus aluminium. Lub thermal conductivity ntawm tooj liab puag yog ob zaug ntawm aluminium puag, yog li qhov kev ua tau zoo ntawm tooj liab yog txhim kho los ntawm 2.3 degree. Lub hauv paus tsim tooj liab nce tus nqi los ntawm 5% piv rau aluminium puag, thiab kuj tseem muaj qhov hnyav me ntsis.
2. Direct contact tshav kub yeeb nkab heatsink radiator
Tiv tauj ncaj qha tshav kub yeeb nkab radiator
Qhov kev tsim no tso cai rau kev sib cuag ncaj qha ntawm qhov chaw tshav kub thiab cov yeeb nkab cua sov, yog li tshem tawm cov cua kub absorbing puag thiab cov ntaub ntawv sib txuas (lub solder siv los ruaj ntseg cov yeeb nkab rau lub hauv paus). Txawm li cas los xij, txhawm rau kom tau txais qhov tsim nyog nto smoothness, cov yeeb nkab cua sov yuav tsum tau machined (kev ua haujlwm thib ob).
CFD ntawm Direct Contact Heat Pipe Radiator
Vim yog kev sib cuag ncaj qha ntawm cov yeeb nkab cua sov thiab cov cua sov, qhov kev ua tau zoo ntawm qhov tsim ntawm lub dab dej kub no tau txhim kho rau 49.3 degree, uas yog 4.6 degree siab tshaj qhov ntsuas thiab 2.3 degree siab tshaj qhov tsim siv tooj liab puag. Txawm li cas los xij, nws yuav tsum tau ua ntxiv ntawm lub hauv paus (embedding grooves ntawm cov yeeb nkab cua sov) thiab ua cov yeeb nkab cua sov, uas yog 1.1 npaug ntawm tus nqi ntawm cov qauv tsim (10% kim dua).
3. U-zoo li tus qauv kub phaj kub dab dej
U-shaped uniform kub phaj kub dab dej
Qhov kev daws teeb meem no hloov plaub 6 hli cov kav dej kub nrog ib qho U-shaped vapor chamber. Nyob rau hauv cov nqe lus ntawm kev tsim, nws yog feem ntau zoo ib yam li ib tug ncaj qha mus rau lub tshav kub yeeb nkab kub dab dej, ob qho tib si uas tso cai rau lub tshav kub qhov chaw CPU los rau hauv kev sib cuag ncaj qha nrog ob-theem Cheebtsam. Qhov kev txiav txim siab tseem ceeb rau kev xaiv tus qauv tsim no yog seb tus neeg siv khoom siv hluav taws xob puas tuaj yeem tsim cov khoom siv hluav taws xob sib xyaw ua ke, vim tias cov qauv tsim ob-thooj tsis tuaj yeem khoov rau hauv U-zoo li.
CFD ntawm U-zoo li tus qauv kub phaj kub dab dej
Piv nrog rau kev sib cuag ncaj qha tshav kub yeeb nkab tsim, kev ua tau zoo ntawm vc heatsink tov tau txhim kho los ntawm 21.5% (11.6 degree), thaum tus nqi tsuas yog nce los ntawm 4.55%. Txawm li cas los xij, qhov nce ntawm phab ntsa tuab ntawm vc heatsink ua rau muaj qhov nce ntawm kwv yees li 75g hauv qhov hnyav ntawm heatsink radiator.
4. 3D niaj hnub kub phaj kub dab dej
3D uniform kub phaj kub dab dej
Nyob rau hauv no tsim, lub tshav kub absorbing qab phaj yog ib tug vapor chamber uas sib koom ib chav dej nrog rau ntsug condenser cua sov yeeb nkab. Thaum lub sij hawm tsim khoom, 8 qhib hom cua sov kav yog brazed rau hauv lub vapor chamber phaj nrog qhib; Lub vapor chamber yog nyob rau hauv kev sib cuag ncaj qha nrog lub tshav kub qhov chaw, tusyees faib cov cua sov raws li XY dav hlau, thiab dispersing cua sov mus rau lub fins los ntawm ntsug cua sov kav.
CFD ntawm 3D cua sov dab dej nrog vapor chamber
Qhov kev tsim no muaj qhov ua tau zoo tshaj plaws, tab sis tus nqi siab. Piv nrog rau nws cov neeg sib tw ze tshaj plaws, U-shaped vc heatsink phaj tsim, nws qhov kub thiab txias tau poob ze li ntawm 2 degrees (kev ua tau zoo tau nce 4.9%), tab sis nws tus nqi tau nce ob npaug (nce 117%).
Txawm li cas los xij, nws yuav tsum raug sau tseg tias rooj plaub no tsis tau qhia meej txog qhov zoo ntawm 3D vapor chamber tsim. Raws li qhov xav tau hauv qab phaj loj ntxiv, qhov kev ua tau zoo sib txawv ntawm cov tshuaj no thiab U-shaped vapor chamber phaj tsim kuj nce.
Cov ntsiab lus
Cov lus hauv qab no qhia tau hais tias kev hloov cov khoom siv lossis ob-theem ntawm lub dab dej kub tuaj yeem ua tiav qhov kev ua tau zoo. Los ntawm cov qauv ntsuas txhuas raws li cov cua kub dab dej rau 3D vc heatsink phaj tov, qhov kev ua tau zoo tau raug txhim kho los ntawm 17 degree, tab sis tus nqi tau nce los ntawm 150%.
Kev sib piv ntawm radiator kev ua tau zoo thiab tus nqi
Los ntawm kev hloov lub hauv paus nrog cov khoom siv tooj liab uas muaj zog thermal conductivity lossis ua rau cov yeeb nkab cua sov hauv kev sib cuag nrog cov cua sov, kev txhim kho kev ua haujlwm nruab nrab ntawm li 7% -15% thiab tus nqi nce (kwv yees rau qhov ntsuas) tuaj yeem ua tiav. .
Tus tsim nrog qhov zoo tshaj plaws tag nrho tus nqi muab rau daim ntawv thov tsis tuaj yeem yog vapor chambers cua sov dab dej. Txawm hais tias nws yog 15% kim dua tus nqi ntsuas, nws qhov kev ua tau zoo tau nce los ntawm 28% (los ntawm 15.2 degree).
