Kev Tswj Xyuas Zoo ntawm Lub Tshuab Nqus Tsev Brazed Copper Txias Phaj rau IGBT Txias
Hauv cov ntawv dhau los, peb tau tham txog kev tsim sab hauv ntawm qhov nolub tshuab nqus tsev brazed tooj liab txias phaj, suav nrogfolded fin qauv, offset fin qauv, thiab yog vim li cas rau xaiv cov tooj liab dawb thiab nyiaj - tooj liab brazing alloy.
Txawm li cas los xij, muaj txoj hauv kev zoo hauv kev ntws tsuas yog ib feem ntawm kev daws teeb meem.
Rau IGBT modules thiab lwm yam khoom siv hluav taws xob siab - lub zog hluav taws xob, qhov kawg thermal kev ua tau zoo kuj nyob ntawm ob yam uas feem ntau tsis saib xyuas:
* Lub flatness ntawm mounting nto
* Lub sealing kev ntseeg tau ntawm cov cua txias channel
Txawm tias lub qhov dej-tsim lub phaj txias tuaj yeem poob kev ua haujlwm yog tias qhov chaw sib cuag tsis tiaj tus lossis yog cov qauv brazed tsis tuaj yeem tiv taus ntev ntev - lub sij hawm siab thiab thermal cycling.
Qhov no yog vim li cas txhua lub phaj txias dhau los ntawm qhov kawg machining thiab kev ntsuas siab ua ntej xa khoom.

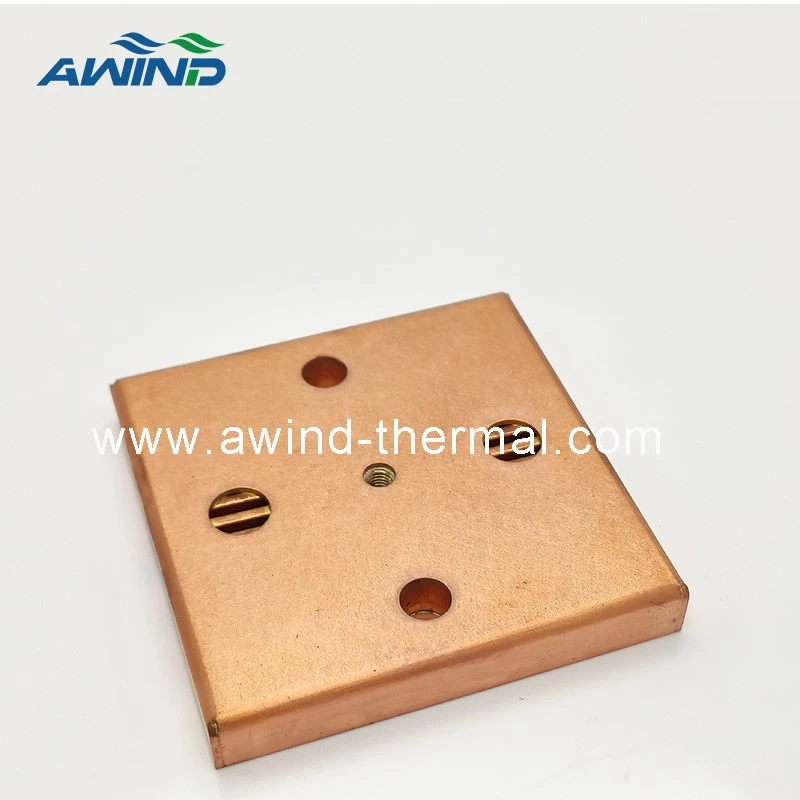

Vim li cas peb ua Fly txiav tom qab Nqus Brazing
Thaum lub sij hawmnqus brazing txheej txheem,tooj liab sib dhos yog rhuab mus rau ib tug high kub thiab ces txias rov qab rau hauv chav tsev kub.
Txawm hais tias tus txheej txheem yog ua tib zoo tswj, me me ntawm distortion tseem tuaj yeem tshwm sim. Qee zaum, me me brazing residue kuj tseem nyob ntawm qhov chaw mounting.
Rau ntau yam khoom siv tshuab, qhov no yuav tsis yog qhov teeb meem loj.
Rau IGBT txias phaj, txawm li cas los xij, qhov chaw tiaj tus ncaj qha cuam tshuam rau thermal kuj.
Txhawm rau kho qhov mounting nto, peb ua ya tom qab brazing.
Fly txiav yog txheej txheem machining uas siv ib zaug -taw tes txiav cov cuab yeej los tsim ib qho chaw tiaj tus thoob plaws thaj tsam loj.
Tom qab ya txiav, peb tswj lub mounting nto flatness nyob rau hauv 0.05 mm nyob rau hauv tag nrho cov cheeb tsam. Peb kuj txwv qhov siab qhov sib txawv ntawm ntug thiab qhov nruab nrab ntawm qhov chaw kom tsawg dua 0.01 hli los xyuas kom meej qhov sib tiv tauj siab thaum lub IGBT module raug teeb tsa.
Cov txiaj ntsig no yog ua raws li cov khoom siv thermal interface ua tau zoo dua li cov hom phiaj tsim khoom.
Feem ntau cov roj thermal thiab theem- cov ntaub ntawv hloov pauv tuaj yeem them nyiaj rau qhov sib txawv me me, tab sis thaum qhov sib txawv loj dhau lawm, cov hnab ntim cua tseem nyob nruab nrab ntawm lub module thiab lub phaj txias. Vim tias huab cua tsis zoo thermal conductor, kev tiv thaiv thermal kuj nce ntau. Qhov tshwm sim yog siab dua qhov sib txuas kub thiab txo qhov ua haujlwm txias.
Vim li cas Edge Flatness tseem ceeb heev
Thaum sib tham txog flatness, ntau tus neeg tsuas yog tsom rau qhov nruab nrab ntawm qhov chaw mounting.
Nyob rau hauv qhov tseeb, ntug tej yam kev mob tseem ceeb sib npaug zos.
Yog hais tias cov npoo yog sib npaug los yog me ntsis qis dua qhov chaw tom qab machining, IGBT module tsuas yog hu rau ib feem ntawm lub phaj txias.
Qhov no tuaj yeem tsim qhov tsis sib xws clamping quab yuam thiab tsis sib xws thaum tshav kub kub hloov mus thoob lub module baseplate.
Nyob rau tib lub sijhawm, cov chaw kub hauv cheeb tsam tuaj yeem txhim kho, tshwj xeeb tshaj yog nyob rau hauv siab - cov ntawv thov hluav taws xob.
Vim li no, peb tshuaj xyuas ob qho tag nrho flatness thiab ntug zoo thaum lub sij hawm tsim khoom.
Lub hom phiaj yog los xyuas kom meej tias tag nrho cov mounting nto tuaj yeem ua tiav kev sib cuag siab tom qab sib dhos.

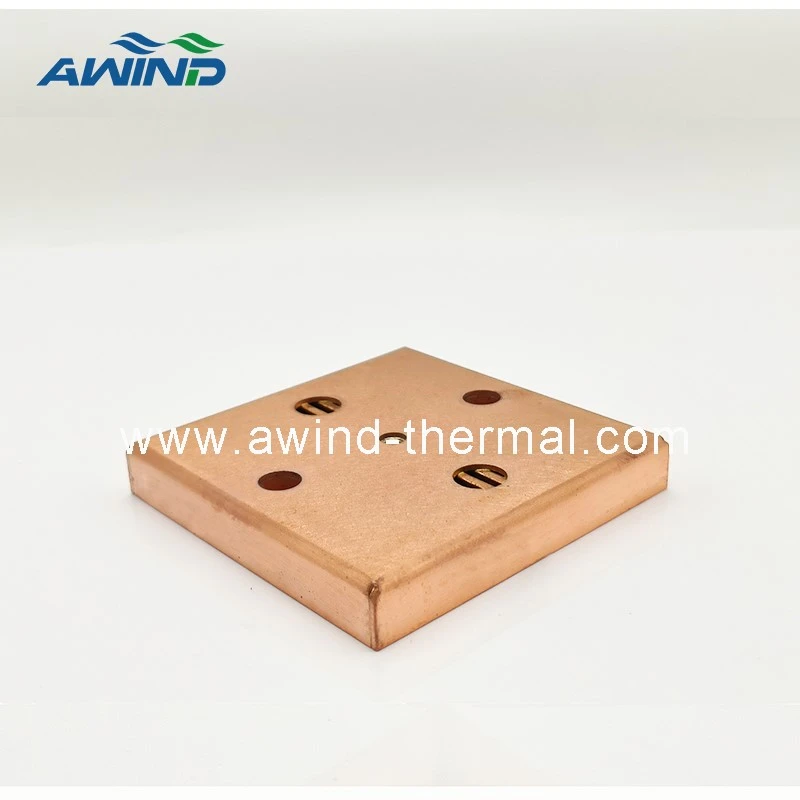

Txhua Daim Ntawv Txias Txias yog qhov ntsuas siab
Tom qab machining tiav lawm, txhua lub phaj txias tiav dhau los ntawm kev ntsuas siab ua ntej xa khoom. Qhov kev ntsuam xyuas yog ua los ntawm kev siv cov nitrogen qhuav ntawm qhov siab ntawm 6 Bar, thiab lub siab yog khaws cia rau 10 feeb. Txhawm rau kom dhau qhov kev tshuaj xyuas, qhov poob siab yuav tsum nyob qis dua 0.05 Bar thoob plaws hauv qhov kev sim, tsis muaj qhov pom pom thiab tsis muaj qhov tsis zoo ntawm cov qauv.
Qhov kev ntsuam xyuas no xyuas ob qho tib si kev ncaj ncees ntawm cov pob qij txha brazed thiab lub zog ntawm tag nrho cov qauv.
Vim Li Cas Peb Xeem ntawm 6 Bar
Feem ntau EV cua txias tshuab ua haujlwm ntawm qhov siab qis dua 6 Bar.
Hom coolant voj siab feem ntau nyob ib ncig ntawm 1.5 txog 2.5 Bar thaum lub sijhawm ua haujlwm ib txwm.
Kev ntsuam xyuas ntawm qhov siab dua muab qhov kev nyab xeeb ntxiv rau qhov tiag -cov xwm txheej hauv ntiaj teb xws li:
* Kev hloov pauv siab thaum ua haujlwm
* Thermal expansion thiab contraction
* Tsheb vibration
* Ntev - lub sij hawm laus
Hauv lwm lo lus, lub phaj txias yog sim dhau qhov kev ua haujlwm ib txwm ua kom ntseeg tau tias kev ua tau zoo thoob plaws hauv nws lub neej kev pabcuam.
Rau lub tshuab nqus tsev vacuum brazed sib dhos, qhov kev ntsuas siab kuj tseem lees paub tias ntau - txheej brazed pob qij txha tau kaw tag nrho.
Vim li cas qhov kev tsim no ua haujlwm zoo rau EV Inverters
Traction inverters ua kom muaj cua sov ntau hauv thaj chaw me me.
Txhawm rau kom muaj kev ua tau zoo thiab kev ntseeg siab, lub tshuab ua kom txias yuav tsum tshem tawm cov cua sov kom zoo thaum ua kom qhov kub thiab txias sib txawv raws li qhov ua tau.
Ob peb yam ntawm lub phaj txias no ua rau lub hom phiaj ntawd.
High Heat Flux Capability
Cov tooj liab ntshiab muaj cov thermal conductivity ntawm kwv yees li 400 W / (m·K), tso cai rau cua sov kom kis tau sai ntawm IGBT baseplate rau hauv cov qauv txias.
Cov folded fin seem ua rau thaj tsam sab hauv, thaum lub sij hawm offset fin seem txhawb kev sib xyaw ua kom muaj zog thiab muaj zog.
Ua ke, lawv pab txo tag nrho cov thermal kuj.
Ntau Uniform Temperature Distribution
Qhov chaw nruab nrab -fed inlet thiab symmetrical flow path pab faib cov dej txias kom sib npaug thoob plaws qhov chaw txias.
Qhov no tuaj yeem txo qhov kub ntawm qhov sib txawv ntawm qhov sib txawv ntawm qhov module thiab txhim kho tag nrho cov thermal tshuav nyiaj li cas.
Txhim khu kev txhim kho Mechanical Structure
Lub phaj txias siv lub tshuab nqus tsev vacuum nrog 72Ag28Cu nyiaj - tooj liab muab tub lim es tsis yog nplaum los yog muag muag.
Qhov tshwm sim yog ib qho kev sib koom ua hlau ua tiav nrog cov qauv tsim muaj zog thiab zoo ntev -lub sij hawm ruaj khov.
Ua ke nrog kev sim siab, qhov no muab kev ntseeg siab ntxiv rau kev thov kev siv tsheb thiab kev lag luam.
Cov Kev Ntsuas Zoo
Raws li ib feem ntawm peb cov txheej txheem tsim khoom, peb ua:
* Kev tshuaj xyuas deg flatness
* Ntug kev tshuaj xyuas zoo
* 6 Bar siab ntsuas
* Kev kaw cia siab
Rau cov neeg siv khoom uas xav tau kev lees paub ntxiv, peb kuj tuaj yeem npaj cov kev sim ntsuas cua sov, ntsuas kev vibration random, ntsuas pulse, thiab lwm yam ntawv thov -kev ntsuas kev ntseeg tau tshwj xeeb raws li qhov chaw ua haujlwm.
Thaum cov txheej txheem sab hauv feem ntau tau txais kev mloog zoo tshaj plaws, qhov kawg machining thiab kev sim cov txheej txheem tseem ceeb sib npaug.
Nyob rau hauv ntau lub siab -lub zog txias daim ntawv thov, ntev- lub sij hawm cia siab rau tsis yog tsuas yog nyob ntawm seb yuav ua li cas cua sov yog tshem tawm, tab sis kuj nyob rau hauv npaum li cas lub txias phaj ua tau zoo tom qab ntau txhiab teev ua hauj lwm.
